AB Standartlarında Tek Damarlı Kılıfsız Kablolar Modern Elektrik Sistemlerinde Nasıl Kullanılır?

Kontrol kabinleri, dağıtım panoları, makineler ve bina sistemleri içindeki elektrik kabloları genellikle sabit elektrik yalıtımı ve iletkenliği korurken sınırlı alanlardan verimli bir şekilde yönlendirilebilen kablolar gerektirir. Ek dış kılıflı kabloların aksine, tek damarlı kılıfsız kablolar daha kompakt bir yapıyla tasarlanmıştır ve bu da onları birçok sabit kablolama ve dahili bağlantı uygulaması için uygun hale getirir.

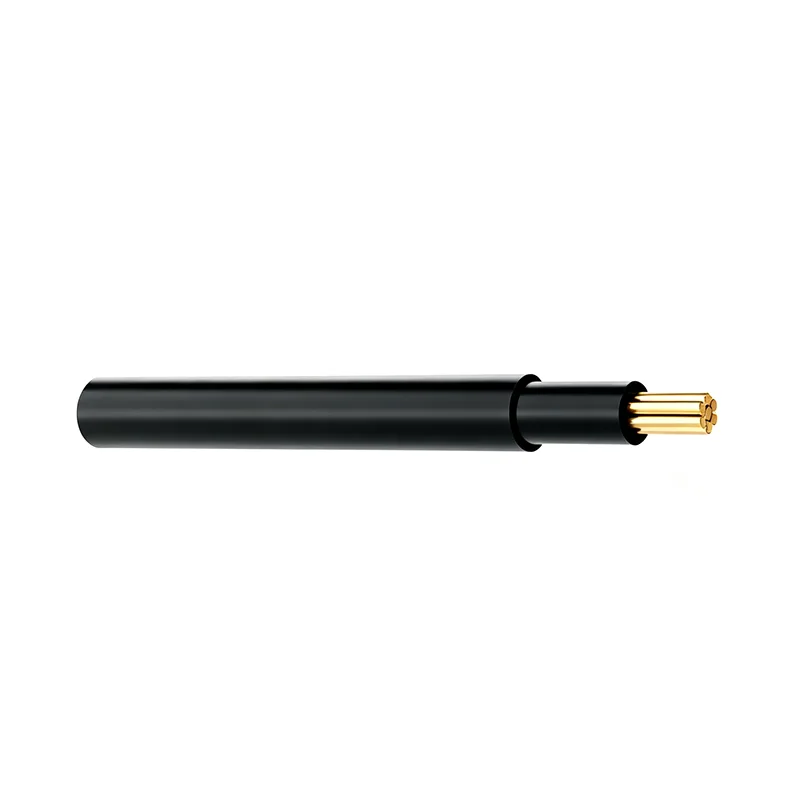

The AB Standardı Tek Damarlı Kılıfsız Kablolartarafından sağlananLINSHENGAvrupa standardındaki alçak gerilim elektrik uygulamaları için tasarlanmıştır. Ürün yelpazesi oksijensiz bakır iletkenler kullanır, katı ve çok damarlı iletken konfigürasyonlarını destekler ve PVC veya özelleştirilmiş yalıtım malzemeleriyle mevcuttur. Mevcut ürün özellikleri, 450/750V nominal gerilim aralığını ve 1,5 mm² ile 25 mm² arasındaki iletken kesitlerini kapsamaktadır.

Tek Damarlı Kablolar Dahili Kablolama İçin Neden Faydalıdır?

Sınırlı Alanlarda Verimli Yönlendirme

Elektrik dolapları ve otomasyon ekipmanları çok sayıda bileşen, terminal, anahtar, röle ve kontrol cihazı içerir. Kablolama genellikle dar kanallardan geçmeli ve bileşenler arasındaki belirli yolları takip etmelidir.

Tek çekirdekli yapı, bireysel kabloların yönlendirilmesini ve organize edilmesini kolaylaştırır. Montajcılar, bireysel bağlantıların gerekli olduğu daha büyük, çok damarlı bir kablo kullanmak yerine, kabin düzenine göre farklı iletkenleri düzenleyebilirler.

Daha Net Elektrik Bağlantıları

Bireysel iletkenler ayrı ayrı tanımlanıp yönlendirilebilir, bu da dağıtım panoları ve kontrol kabinleri içindeki bağlantı işini kolaylaştırabilir. Doğru etiketleme ve düzenli yönlendirme, gelecekteki denetim ve bakımı da daha verimli hale getirebilir.

Esnek Yapılandırma

Farklı devreler farklı iletken boyutları gerektirebilir. Çeşitli kesitleri kapsayan tek damarlı kablo serisi, sistem tasarımcılarının iletken boyutunu mevcut gereksinimlere, kurulum koşullarına ve geçerli elektrik düzenlemelerine göre seçmesine olanak tanır.

Bu Kablolar Yaygın Olarak Nerede Uygulanır?

Elektrik Kontrol Kabinleri

Kontrol kabinleri çok sayıda dahili elektrik bağlantısı içerir. Güç devreleri, kontrol devreleri, sinyal arayüzleri ve bileşen bağlantıları farklı iletken boyutları ve yönlendirme yolları gerektirebilir.

The AB Standardı Tek Damarlı Kılıfsız KablolarGeçerli kurulum yönteminin bu tip kabloya izin verdiği durumlarda dahili kabin kablolaması için kullanılabilir. Esnek yönlendirme özellikleri, montajcıların sınırlı kabin alanı içinde düzenli kablolama yolları oluşturmasına yardımcı olabilir.

Dağıtım Panoları

Dağıtım panoları, gelen güç, devre koruma cihazları, terminal blokları ve giden devreler arasında güvenilir bağlantılar gerektirir. Seçilen kablo tipi ve kurulum yöntemi elektrik sisteminin gereksinimlerini karşıladığında dahili bağlantılar için tek damarlı iletkenler kullanılabilir.

Endüstriyel Otomasyon Ekipmanları

Endüstriyel makineler genellikle motorları, sensörleri, kontrol bileşenlerini, röleleri, PLC sistemlerini, kontaktörleri ve diğer elektrikli cihazları içerir. Kablolama düzenlemesi, güvenilir elektrik bağlantılarını korurken bu bileşenlerin fiziksel yerleşimine de uygun olmalıdır.

LINSHENG kabloları, kablo özelliklerinin çalışma koşullarına uygun olduğu otomasyon ekipmanlarında ve üretim makinelerinde dahili elektrik bağlantılarına uygulanabilir.

Bina Elektrik Sistemleri

Avrupa standardındaki tek damarlı kablolar aynı zamanda aydınlatma devreleri, dağıtım bağlantıları ve sabit dahili kablolama dahil olmak üzere uygun konut ve ticari elektrik tesisatlarında da kullanılır.

Gerçek uygulama her zaman geçerli ulusal kurulum düzenlemelerine, kablo tipine, iletken boyutuna, voltaj değerine, kurulum ortamına ve gerekli koruma yöntemine göre belirlenmelidir.

Alıcılar Hangi Elektriksel Parametreleri Kontrol Etmeli?

Yukarıdaki spesifikasyonlar ürüne özel parametreler olarak ele alınmalıdır. Belirli bir kurulum için alıcılar, sipariş vermeden önce geçerli kablo tipini, iletken yapısını, yalıtım malzemesini, sıcaklık derecesini ve düzenleyici gereklilikleri doğrulamalıdır.

İletken Boyutu Kablo Seçimini Nasıl Etkiler?

Daha Küçük Devreler için 1,5 mm²

1,5 mm² seçeneği maksimum 12,1 Ω/km iletken direncine sahiptir ve kurulum gereksinimlerinin bu iletken boyutuna izin verdiği durumlarda uygun düşük akımlı kablolama uygulamaları için düşünülebilir.

Genel Elektrik Bağlantıları için 2,5 mm²

2,5 mm² versiyonun maksimum iletken direnci 7,41 Ω/km'dir ve genellikle daha geniş bir yelpazedeki elektrik bağlantısı gereksinimleri için düşünülür. İzin verilen gerçek akım, kurulum yöntemine, ortam sıcaklığına, gruplamaya, izolasyona ve geçerli standartlara bağlıdır.

Daha Yüksek Akım Gereksinimleri için 4 mm² ila 10 mm²

4 mm², 6 mm² ve ​​10 mm² seçenekleri, daha fazla akım taşıma kapasitesi gerektiren uygulamalar için giderek daha büyük iletken kesitleri sağlar. Alıcılar, yalnızca nominal ekipman gücüne göre seçim yapmak yerine, gerekli iletken boyutunu gerçek yük ve kurulum koşullarına göre hesaplamalıdır.

Daha Büyük Bağlantılar için 16 mm² ve ​​25 mm²

Daha büyük iletkenler gerektiren elektrik sistemleri için 16 mm² ve ​​25 mm² seçenekleri mevcuttur. Bu uygulamalar için kablo seçimi sırasında voltaj düşüşü, kurulum yöntemi, ortam sıcaklığı, iletken gruplaması ve kısa devre koşulları dikkate alınmalıdır.

Katı ve Örgülü İletkenler Arasındaki Fark Nedir?

Katı İletkenler

Katı bir iletken tek bir iletken elemandan oluşur. Sabit kablolama için nispeten sağlam bir yapı sağlayabilir ve genellikle kablonun sık hareket gerektirmediği durumlarda kabul edilir.

Katı iletkenin uygunluğu kurulum ortamına, bükme gereksinimlerine, terminal tasarımına ve geçerli kablo standardına bağlıdır.

Örgülü İletkenler

Çok telli bir iletken, tek bir iletken halinde birleştirilen birden fazla küçük telden oluşur. Bu yapı genellikle aynı kesit alanına sahip katı bir iletkenden daha fazla esneklik sağlar.

Kablolamanın kavisli yolları takip etmesi gerektiğinde veya kurulum alanının esnekliği önemli kıldığı durumlarda telli konfigürasyonlar yararlı olabilir.

Kılıfsız Kabloların Montajında ​​Nelere Dikkat Edilmelidir?

Mekanik Hasarlara Karşı Koruma

Kılıfsız bir kablo, kılıflı bir yapı tarafından sağlanan aynı ek mekanik korumaya sahip değildir. Bu nedenle yalnızca seçilen kablo tipine izin verilen ve gerektiğinde yeterli korumanın sağlandığı uygulama ve konumlara kurulmalıdır.

Doğru Yönlendirme

Kablo yönlendirmesinde keskin kenarlardan, aşırı bükülmeden, hareketli bileşenlerden, aşırı ısı kaynaklarından ve izolasyona zarar verebilecek diğer koşullardan kaçınılmalıdır. Elektrik panolarının içinde iletkenler gereksiz mekanik stresi önleyecek şekilde düzenlenmelidir.

Uygun Sonlandırma

Terminaller, konnektörler, yüksükler ve diğer bağlantı elemanları iletken tipine ve kesitine uygun olmalıdır. Kötü sonlandırma, temas direncini artırabilir ve lokal ısınma yaratabilir.

Kablo Gruplamasını Düşünün

Birkaç yüklü iletken birlikte monte edildiğinde ısı dağılımı azaltılabilir ve izin verilen akımın ayarlanması gerekebilir. Bu nedenle akım taşıma kapasitesini belirlerken kurulum koşulları ve geçerli düzenlemeler dikkate alınmalıdır.

Sıcaklık Kablo Seçimini Nasıl Etkiler?

Ortam Sıcaklığı

Çevre sıcaklığı bir elektrik kablosunun termal performansını etkiler. Sıcak kontrol kabininin içine monte edilen bir kablo, daha soğuk bir ortama monte edilen aynı kablodan farklı koşullar altında çalışabilir.

Kablonun belirtilen çalışma sıcaklığı aralığı, gerçek kurulum koşullarıyla karşılaştırılmalıdır.

İletken Çalışma Sıcaklığı

Mevcut ürün spesifikasyonu, -30°C ile +90°C arasında bir çalışma sıcaklığı aralığı sağlar. İzin verilen akım ve gerçek sıcaklık artışı hala kurulum yöntemine ve ilgili elektrik gereksinimlerine bağlıdır.

Kısa Süreli Sıcaklık Koşulları

Ürün özelliklerinde +250°C'ye kadar kısa süreli sıcaklık kapasitesi belirtilmektedir. Bu parametre sürekli çalışma sıcaklığı olarak yorumlanmamalı ve geçerli kablo standardına ve özel çalışma koşullarına göre değerlendirilmelidir.

Kablo Tedarikinde Avrupa Standartları Neden Önemli?

Standartlaştırılmış Ürün Gereksinimleri

Avrupa kablo standartları iletken yapısı, elektriksel özellikler, yalıtım, boyutlar ve testlerle ilgili gereksinimleri belirler. Geçerli standarda göre tasarlanmış bir kablonun kullanılması, Avrupa pazarlarına hizmet veren projeler için ürün seçimini kolaylaştırabilir.

Proje Dokümantasyonu

Endüstriyel projeler ve elektrikli ekipman üreticileri, seçilen bileşenlerin belirli standartlara ve pazar gereksinimlerine uygun olduğunu göstermek için teknik belgelere ihtiyaç duyabilir.

LINSHENG, AB standardı tek çekirdekli kablo serisi için EN 60228 ve HD 21.13'ü geçerli standartlar olarak tanımlarken, müşteri ve pazar gereksinimlerine göre CE, RoHS ve REACH uyumluluğu da sağlanabilir.

Pazara Özel Gereksinimler Hala Geçerlidir

AB standardında bir kablonun otomatik olarak her Avrupa ülkesindeki her kuruluma uygun olduğu varsayılmamalıdır. Ulusal kablolama düzenlemeleri, kurulum yöntemleri, yangın gereklilikleri, çevre koşulları ve proje özellikleri de satın almadan önce gözden geçirilmelidir.

Alıcılar Farklı Kablo Tedarikçilerini Nasıl Karşılaştırmalı?

Tek Damarlı Kablolarda Hangi Kalite Testleri Önemlidir?

İletken Direnci Testi

İletken direnç testi, iletkenin belirtilen elektriksel özellikleri karşılayıp karşılamadığının doğrulanmasına yardımcı olur. Tutarlı direnç, kararlı akım iletimi ve öngörülebilir voltaj düşüşü performansı için önemlidir.

Çekme ve Uzama Testi

İletken ve yalıtım özelliklerini değerlendirmek için mekanik testler kullanılabilir. Çekme mukavemeti ve uzama ölçümleri, malzemelerin mekanik strese nasıl tepki verdiği hakkında bilgi sağlar.

Yalıtım Denetimi

Yalıtımda elektrik güvenliğini etkileyebilecek kusurlar olup olmadığı kontrol edilmelidir. Muayene, geçerli ürün standardına göre boyut kontrollerini, görünüm muayenesini ve elektrik testini içerebilir.

Görünüm Denetimi

Görsel inceleme, kablo paketlenip gönderilmeden önce yüzey kusurlarının, boyut tutarsızlıklarının, yazdırma sorunlarının veya diğer üretim anormalliklerinin belirlenmesine yardımcı olur.

LINSHENG Elektrikli Ekipman Üreticilerini Nasıl Destekleyebilir?

Çoklu İletken Boyutları

LINSHENG1,5 mm²'den 25 mm²'ye kadar çeşitli iletken kesitleri sunarak ekipman üreticilerinin, elektrik yüklenicilerinin ve distribütörlerin proje gereksinimlerine göre farklı boyutları seçmesine olanak tanır.

OEM Odaklı Tedarik

Elektrikli ekipman üreticileri, özel iletken yapıları, yalıtım malzemeleri, renkler, ambalajlama, etiketleme ve teknik belgeler talep edebilir. Özelleştirilmiş kablo konfigürasyonları proje gereksinimlerine göre değerlendirilebilir.

Birden Fazla Sektördeki Uygulamalar

The AB Standardı Tek Damarlı Kılıfsız Kablolarkontrol kabinleri, dağıtım panoları, endüstriyel otomasyon ekipmanları, makine kabloları ve uygun konut veya ticari elektrik tesisatları için düşünülebilir.
